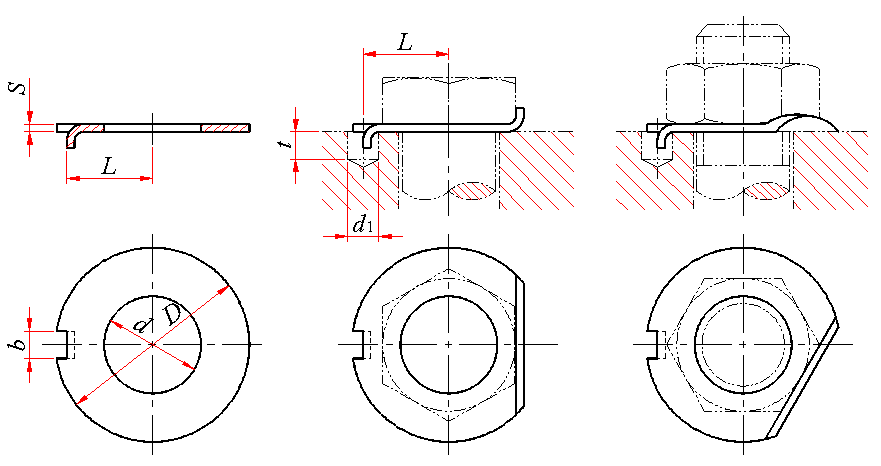

外舌止动垫圈(GB/T 856—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 规格10mm、材料为Q215、经退火、表面氧化的外舌止动垫圈的标记： 垫圈 GB 856 10
规格 (螺纹大径)	d		D		b		L			S	d1	t
	max	min	max	min	max	min	公称	min	max
2.5	2.95	2.7	10	9.64	2	1.75	3.5	3.2	3.8	0.4	2.5	3
3	3.5	3.2	12	11.57	2.5	2.25	4.5	4.2	4.8	0.4	3	3
4	4.5	4.2	14	13.57	2.5	2.25	5.5	5.2	5.8	0.4	3	3
5	5.6	5.3	17	16.57	3.5	3.2	7	6.64	7.36	0.5	4	4
6	6.76	6.4	19	18.48	3.5	3.2	7.5	7.14	7.86	0.5	4	4
8	8.76	8.4	22	21.48	3.5	3.2	8.5	8.14	8.86	0.5	4	4
10	10.93	10.5	26	25.48	4.5	4.2	10	9.64	10.36	0.5	5	5
12	13.43	13	32	31.38	4.5	4.2	12	11.57	12.43	1	5	6
(14)	15.43	15	32	31.38	4.5	4.2	12	11.57	12.43	1	5	6
16	17.43	17	40	39.38	5.5	5.2	15	14.57	15.43	1	6	6
(18)	19.52	19	45	44.38	6	5.7	18	17.57	18.43	1	7	7
20	21.52	21	45	44.38	6	5.7	18	17.57	18.43	1	7	7
(22)	23.52	23	50	49.38	7	6.64	20	19.48	20.52	1	8	7
24	25.52	25	50	49.38	7	6.64	20	19.48	20.52	1	8	7
(27)	28.52	28	58	57.26	8	7.64	23	22.48	23.52	1.5	9	10
30	31.62	31	63	62.26	8	7.64	25	24.48	25.52	1.5	9	10
36	37.62	37	75	74.26	11	10.57	31	30.38	31.62	1.5	12	10
42	43.62	43	88	87.13	11	10.57	36	35.38	36.62	1.5	12	12
48	50.62	50	100	99.13	13	12.57	40	39.38	40.62	1.5	14	13
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
规 格/mm	2.5	3	4	5	6	8	10	12	14	16
每1000件钢制品的质量 ≈	0.21	0.30	0.41	0.75	0.92	1.20	1.65	5.00	4.65	7.73
规 格/mm	18	20	22	24	27	30	36	42	48	－
每1000件钢制品的质量 ≈	9.85	9.36	11.70	11.11	22.92	26.79	38.09	52.77	67.33	－
