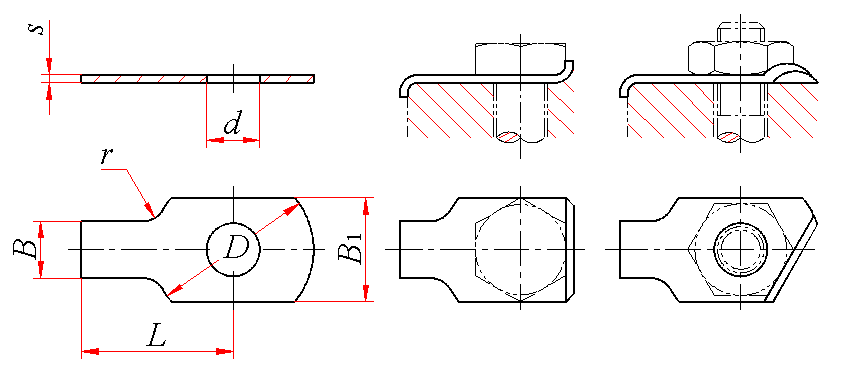

单耳止动垫圈(GB/T 854—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 规格10mm、材料为Q215、经退火、表面氧化的单耳止动垫圈的标记： 垫圈 GB 854 10
规格 (螺纹大径)	d		D		L			S	B	B1	r
	max	min	max	min	公称	min	max
2.5	2.95	2.7	8	7.64	10	9.71	10.29	0.4	3	6	2.5
3	3.5	3.2	10	9.64	12	11.65	12.35	0.4	4	7	2.5
4	4.5	4.2	14	13.57	14	13.65	14.35	0.4	5	9	2.5
5	5.6	5.3	17	16.57	16	15.65	16.35	0.5	6	11	2.5
6	6.76	6.4	19	18.48	18	17.65	18.35	0.5	7	12	4
8	8.76	8.4	22	21.48	20	19.58	20.42	0.5	8	16	4
10	10.93	10.5	26	25.48	22	21.58	22.42	0.5	10	19	6
12	13.43	13	32	31.38	28	27.58	28.42	1	12	21	10
(14)	15.43	15	32	31.38	28	27.58	28.42	1	12	25	10
16	17.43	17	40	39.38	32	31.50	32.50	1	15	32	10
(18)	19.52	19	45	44.38	36	35.50	36.50	1	18	38	10
20	21.52	21	45	49.38	36	36.50	36.50	1	18	38	10
(22)	23.52	23	50	49.38	42	41.50	42.50	1	20	39	10
24	25.52	25	50	49.38	42	41.50	42.50	1	20	42	10
(27)	28.52	28	58	57.26	48	47.50	48.50	1.5	24	48	16
30	31.62	31	63	62.26	52	51.40	52.60	1.5	26	55	16
36	37.62	37	75	74.26	62	61.40	62.60	1.5	30	65	16
42	43.62	43	88	87.13	70	69.40	70.60	1.5	35	78	16
48	50.62	50	100	99.13	80	79.40	80.60	1.5	40	90	16
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
规 格/mm	2.5	3	4	5	6	8	10	12	14	16
每1000件钢制品的质量 ≈	0.17	0.25	0.42	0.74	0.91	1.27	1.70	4.80	5.12	8.21
规 格/mm	18	20	22	24	27	30	36	42	48	－
每1000件钢制品的质量 ≈	10.93	11.83	12.61	12.68	25.81	31.17	43.81	60.28	77.90	－
