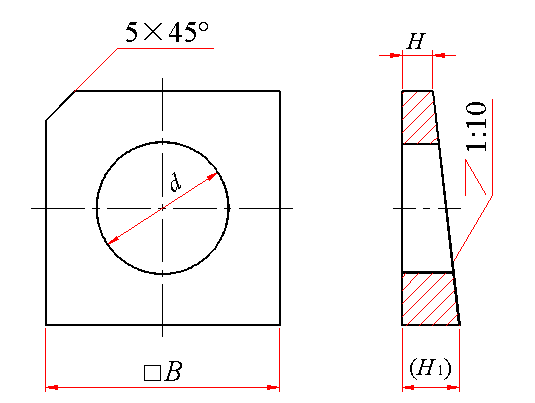

槽钢用方斜垫圈(GB/T 853—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 规格16mm、材料为Q215、不经表面处理的槽钢用方斜垫圈的标记： 垫圈 GB 853 16
规格 (螺纹大径)	d		B	H	(H1)
	max	min
6	6.96	6.6	16	2	3.6
8	9.36	9	18	2	3.8
10	11.43	11	22	2	4.2
12	13.93	13.5	28	2	4.8
16	17.93	17.5	35	2	5.4
(18)	20.52	20	40	3	7
20	22.52	22	40	3	7
(22)	24.52	24	40	3	7
24	26.52	26	50	3	8
(27)	30.52	30	50	3	8
30	33.62	33	60	3	9
36	39.62	39	70	3	10
技术条件	材料：Q215、Q235
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
规 格/mm	6	8	10	12	16	18	20	22	24	27	30	36
每1000件钢制品的质量 ≈	4.75	5.79	9.31	16.90	28.22	50.00	47.43	44.61	84.33	76.78	128.3	187.7
