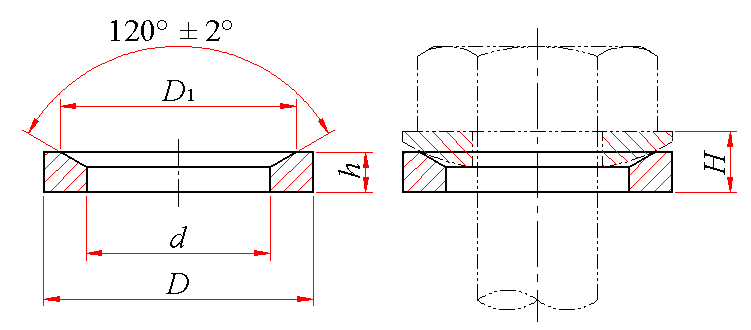

锥面垫圈(GB/T 850—1988) mm |
||||||||
|
|
||||||||
|
标记示例： 规格16mm、材料为45钢、热处理硬度HRC40～48、表面氧化的锥面垫圈的标记： 垫圈 GB 850 16 |
||||||||
|
规格 (螺纹大径) |
d |
D |
h |
D1 |
H≈ |
|||
|
max |
min |
max |
min |
max |
min |
|||
|
6 |
8.36 |
8 |
12.5 |
12.07 |
2.6 |
2.35 |
12 |
4 |
|
8 |
10.36 |
10 |
17 |
16.57 |
3.2 |
2.9 |
16 |
5 |
|
10 |
12.93 |
12.5 |
21 |
20.48 |
4 |
3.70 |
18 |
6 |
|
12 |
16.43 |
16 |
24 |
23.48 |
4.7 |
4.40 |
23.5 |
7 |
|
16 |
20.52 |
20 |
30 |
29.48 |
5.1 |
4.80 |
29 |
8 |
|
20 |
25.52 |
25 |
37 |
36.38 |
6.6 |
6.24 |
34 |
10 |
|
24 |
30.52 |
30 |
44 |
43.38 |
6.8 |
6.44 |
38.5 |
13 |
|
30 |
36.62 |
36 |
56 |
55.26 |
9.9 |
9.54 |
45.2 |
16 |
|
36 |
43.62 |
43 |
66 |
65.26 |
14.3 |
13.87 |
64 |
19 |
|
42 |
50.62 |
50 |
78 |
77.26 |
14.4 |
13.97 |
69 |
24 |
|
48 |
60.74 |
60 |
92 |
91.13 |
17.4 |
16.97 |
78.6 |
30 |
|
技术条件 |
材料 |
热处理 |
表面处理 |
|||||
|
45钢 |
HRC40～48 |
氧化处理 |
||||||
|
质量 kg |
|||||||||||
|
规 格/mm |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
|
每1000件钢制品的质量 ≈ |
0.91 |
2.34 |
5.20 |
6.12 |
10.50 |
22.69 |
34.54 |
96.88 |
165.8 |
260.9 |
448.6 |
