半圆键槽铣刀 (摘自GB/T 1127—1997) (mm) |
||||||
|

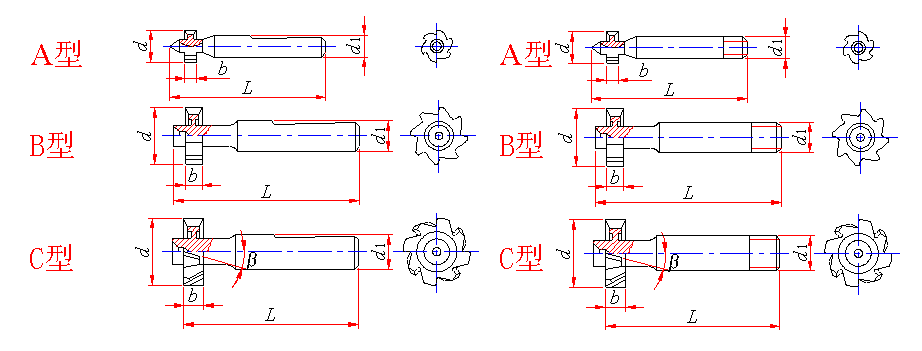

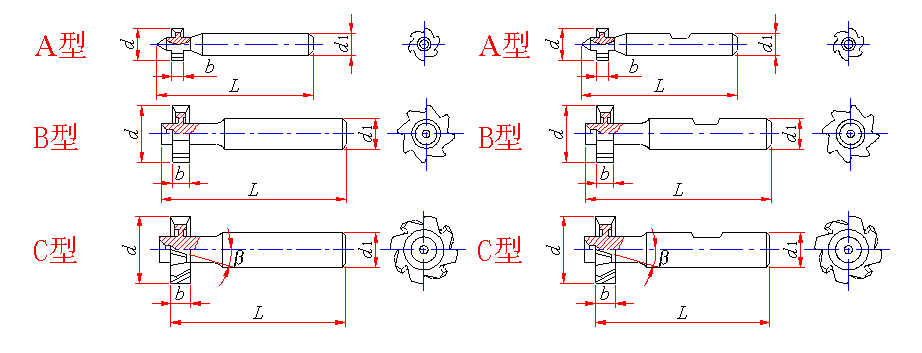

普通直柄半圆键槽铣刀 削平直柄半圆键槽铣刀
2°削平直柄半圆键槽铣刀 螺纹柄半圆键槽铣刀
|
||||||
|
半圆键的基本尺寸 宽×直径 |
d |
d1 |
b |
L |
β |
铣刀形式 |
|
1.0×4 |
4.5 |
6 |
1.0 |
50 |
0° |
A |
|
1.5×7 |
7.5 |
1.5 |
||||
|
2.0×7 |
2.0 |
|||||
|
2.0×10 |
10.5 |
|||||
|
2.5×10 |
2.5 |
|||||
|
3.0×13 |
13.5 |
10 |
3.0 |
55 |
B |
|
|
3.0×16 |
16.5 |
|||||
|
4.0×16 |
4.0 |
|||||
|
5.0×16 |
5.0 |
|||||
|
4.0×19 |
19.5 |
4.0 |
||||
|
5.0×19 |
5.0 |
|||||
|
5.0×22 |
22.5 |
12 |
60 |
|||
|
6.0×22 |
6.0 |
12° |
C |
|||
|
6.0×25 |
25.5 |
|||||
|
8.0×28 |
28.5 |
8.0 |
65 |
|||
|
10.0×32 |
32.5 |
10.0 |
||||
