强度计算公式中各参数的确定方法

表1　　　　　　　　　　　　　　　　　　　　　强度计算公式中各参数的确定方法

名称

确定依据

名称

确定依据

使用系数KA

查表2

齿形系数YF

查图6

动载系数KV

查图1

齿端系数YEnd

查图7

接触迹间载荷分配系数K1

查图2

接触弧长系数Za

查图9

弯曲强度计算的接触迹内载荷分布系数KF2

查表3

试验齿轮的弯曲疲劳极限σFlim

查图10

接触强度计算的接触迹内载荷分布系数KH2

查表3

试验齿轮的接触疲劳极限σHlim

查图11

重合度的整数部分με

按表基本参数选择

尺寸系数Yx

查图12

接触迹系数KΔε

查图3

弯曲强度计算的寿命系数YN

查图13a

弯曲强度计算的弹性系数YE

查表4

接触强度计算的寿命系数ZN

查图13b

接触强度计算的弹性系数ZE

查表4

润滑剂系数ZL

查图14

双圆弧齿轮的齿数比系数Yu、Zu

查图4a

速度系数Zv

查图15

单圆弧齿轮的齿数比系数Zu、Yu

查图4b

弯曲强度计算的最小安全系数SFmin

双圆弧齿轮的螺旋角系数Yβ、Zβ

查图5a

接触强度计算的最小安全系数SHmin

单圆弧齿轮的螺旋角系数Zβ、Yβ

查图5b

有关双圆弧齿轮强度计算用的图表均摘自GB/T 13799—1992标准。有关单圆弧齿轮强度计算用的图表均引自参考文献[1] (1) 小齿轮的名义转矩T1 式中　P1——小齿轮传递的名义功率，kW； n1——小齿轮转速，r/min (2) 使用系数KA 使用系数是考虑由于啮合外部因素引起的动力过载影响的系数。这种过载取决于工作机和原动机的载荷特性、传动零件的质量比、联轴器类型以及运行状况。使用系数最好是通过实测或对系统的全面分析来确定。当缺乏这种资料时，可参考表2选取

表2　　　　　　　　　　　　　　　　　　　　　　　　　使用系数KA

原动机工作特性及其示例

工作机工作特性及其示例

均匀平稳 如发电机、均匀传动的带式输送机或板式输送机、螺旋输送机、通风机、轻型离心机、离心泵、离心式空调压缩机

轻微振动 如不均匀传动的带式输送机或板式输送机、起重机回转齿轮装置、工业与矿用风机、重型离心机、离心泵、离心式空气压缩机

中等振动 如轻型球磨机、提升装置、轧机、橡胶挤压机、单缸活塞泵、叶瓣式鼓风机、糖业机械

强烈振动 如挖掘机、重型球磨机、钢坯初轧机、压坯机、旋转钻机、挖泥机、破碎机、污水处理用离心泵、泥浆泵

均匀平稳 如电动机，均匀转动的蒸汽轮机，燃汽轮机

1.00

1.25

1.50

≥1.75

轻微振动 如蒸汽轮机，燃汽轮机，经常起动的大电动机

1.10

1.35

1.60

≥1.85

中等振动 如多缸内燃机

1.25

1.50

1.75

≥2.00

强烈振动 如单缸内燃机

1.50

1.75

2.00

≥2.25

注：1.表中数值仅适用于在非共振区运转的齿轮装置。 2.对于增速传动，根据经验建议取表值的1.1倍。 3.对外部机械与齿轮装置之间有挠性连接时，通常KA值可适当减小。

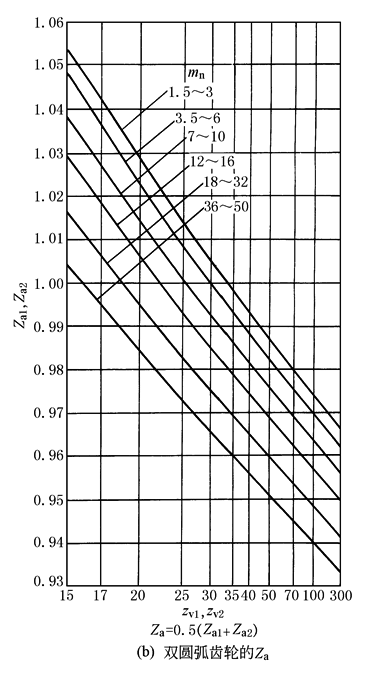

(3) 动载系数KV 动载系数是考虑轮齿接触迹在啮合过程中的冲击和由此引起齿轮副的振动而产生的内部附加动载影响的系数。其值可按齿轮的圆周速度υ及平稳性精度查图1 图1  动载系数KV (4) 接触迹间载荷分配系数K1 接触迹间载荷分配系数是考虑由齿向误差、齿距误差、轮齿和轴系受载变形等引起载荷沿齿宽方向在各接触迹之间分配不均的影响系数。K1值可由图2查取。对人字齿轮b是半侧齿宽 图2  接触迹间载荷分配系数K1 (5) 接触迹内载荷分布系数KH2、KF2 接触迹内载荷分布系数是考虑由于齿面接触迹线位置沿齿高的偏移而引起应力分布状态改变对强度的影响系数。KH2及KF2值可按接触精度查表3

表3　　　　　　　　　　　　　　　　　　　　　　　　　接触迹内载荷分布系数

精度等级

4

5

6

7

8

KH2

双圆弧

1.05

1.15

1.23

1.39

1.49

单圆弧

1.06

1.16

1.24

1.41

1.52

KF2

1.05

1.08

1.10

(6) 接触迹系数KΔε 接触迹系数是考虑纵向重合度尾数Δε对轮齿应力的影响系数。当Δε较大时，在相应于Δε的这部分齿宽，即使在最不利的情况下，也有部分接触迹参与承担载荷，使轮齿应力有所下降。双圆弧齿轮的KΔε值可按Δε由图3a查取，单圆弧齿轮的KΔε值可由图3b查取。对于齿端修薄的齿轮，应根据减去齿端修薄长度后的有效齿长部分的Δε来查图(当20°＜β＜25°时采用插值法查取) 图3  接触迹系数KΔε (7) 弹性系数YE、ZE 弹性系数是考虑材料的弹性模量E及泊松比ν对轮齿应力影响的系数。其值可按表4查取
